《民用建筑供暖通風與空氣調節設計規范》（GB 50736-2012）

2)《工業建筑供暖通風與空氣調節設計規范》（GB50019-2015）

3)《煤炭工業采暖通風及供熱設計規范》（GB/T 50466-2008）

4)《煤炭工業礦井設計規范》（GB50215-2015）

5)《建筑給水排水設計規范》（GB50015-2003（2009年版））

6)《全國民用建筑工程設計技術措施   暖通空調》（2009版）

7)《工業自動化儀表工程施工及驗收規范》（GB50093-2013）

8)《公共建筑節能設計標準》（GB 50189-2015）

9)《室外給水設計規范》（GB/T50013-2006）

10)《工業設備及管道絕熱工程設計規范》（GB50264-2013）

11)《通風與空調工程施工質量驗收規范》（GB50243-2016）

本設計是根據當?shù)貧夂?、環境和建筑進行計算后，對某一房間或空間內的溫度、濕度、潔凈度和空氣流動速度等進行調節與控制，從而為用戶創造安全環保、舒適節能的和諧環境。其計算參數如下所示。

1、室外空氣設計參數

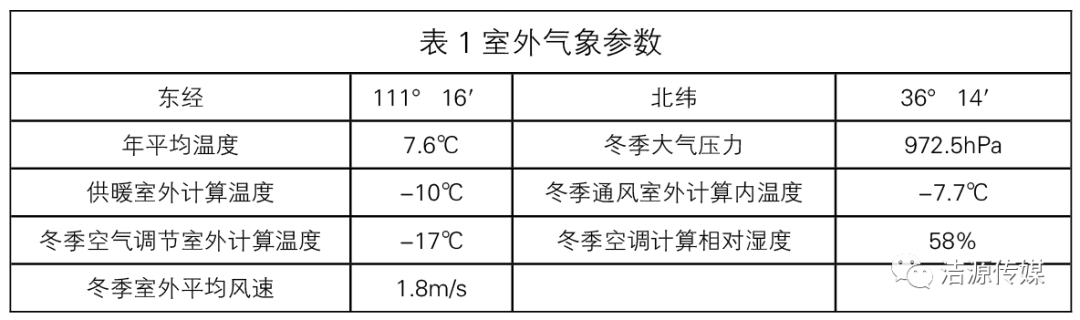

查《GB50736民用建筑供暖通風與空氣調節設計規范》得當?shù)厥彝鈿庀髤?shù)見表1。

2、室內計算參數

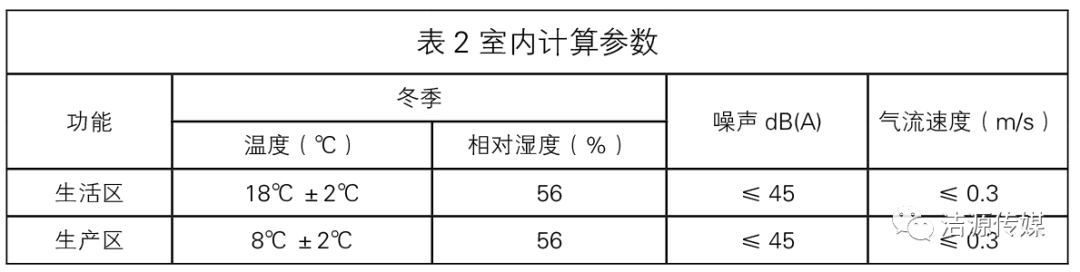

采暖建筑室內計算參數見表2

左右滑動查看更多

熱負荷計算標準

在進行低溫空氣源熱泵選型時，要考慮管道熱量損失，故選型時充分考慮制熱量需求。各類建筑物供暖面積熱指標推薦值見表3

注：1、表中數值適用我國東北、華北、西北地區。

       2、熱指標中已包括約5%的熱網熱損失。

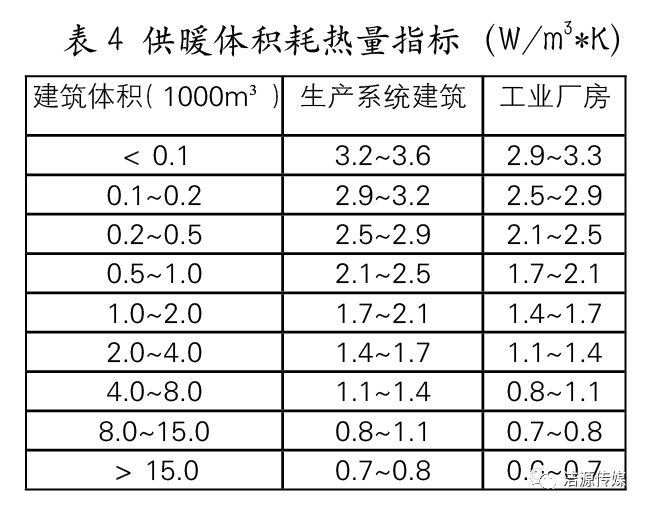

估算工業建筑物供暖熱負荷量時，供暖體積耗熱量指標應符合《煤炭工業礦井設計規范》中的規定。詳見表4

經負荷計算可知，生活區采暖熱負荷1960kW，生產區2468.1kW。

對照海爾星火II代KD190-NcP5II超低溫采暖機組參數，在供暖期室外計算溫度-10℃、出水55℃時，單臺機組制熱量為100kW。

機組選型：生活區1960kW÷100kW/臺=19.6臺，考慮配置電輔選用19臺；生產區2468.1kW÷100kW/臺=24.7臺，考慮配置電輔選用25臺。

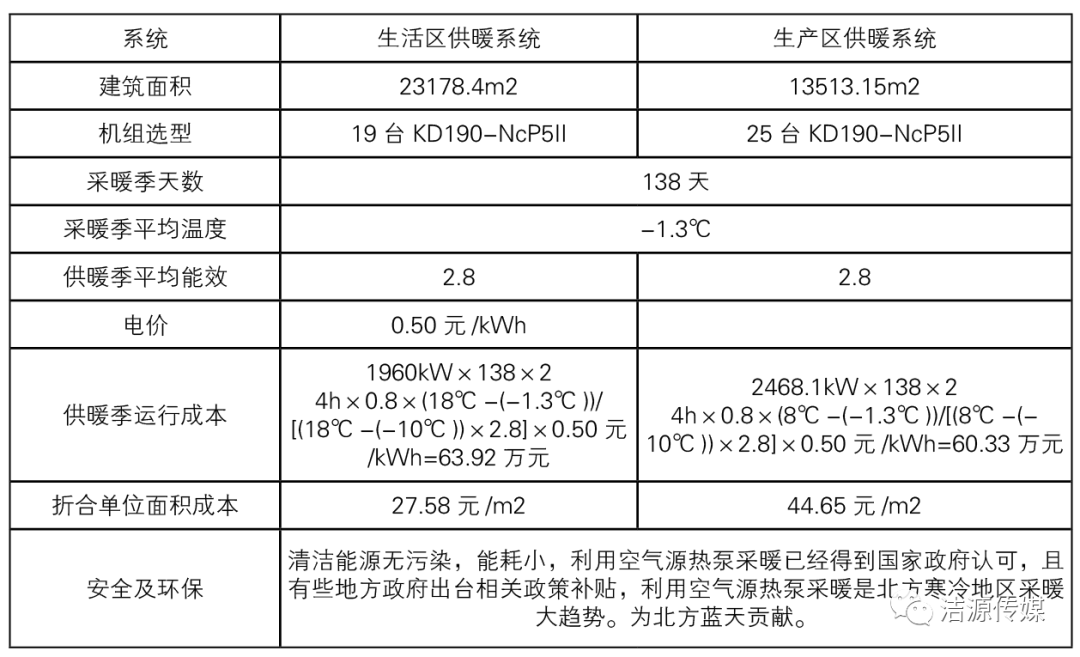

對該項目進行供熱站預測能耗，計算耗電總量，按照每天供熱運行期間，供熱季138天，實現冬季室內溫度達到18℃±2℃和8℃±2℃。以下預測能耗不含系統循環水泵運行能耗：
